Document 1 : Définition d’une diode.
« Une diode est un dipôle qui ne laisse passer le courant que dans un seul sens : le courant traverse la diode seulement s’il arrive du côté du triangle (anode) de la diode. Une DEL est une diode qui émet de la lumière lorsqu’elle est traversée par le courant dans son sens passant.»
Symbole :
une diode (le composant) :
Document 2 : Les différents montages réalisés.
|

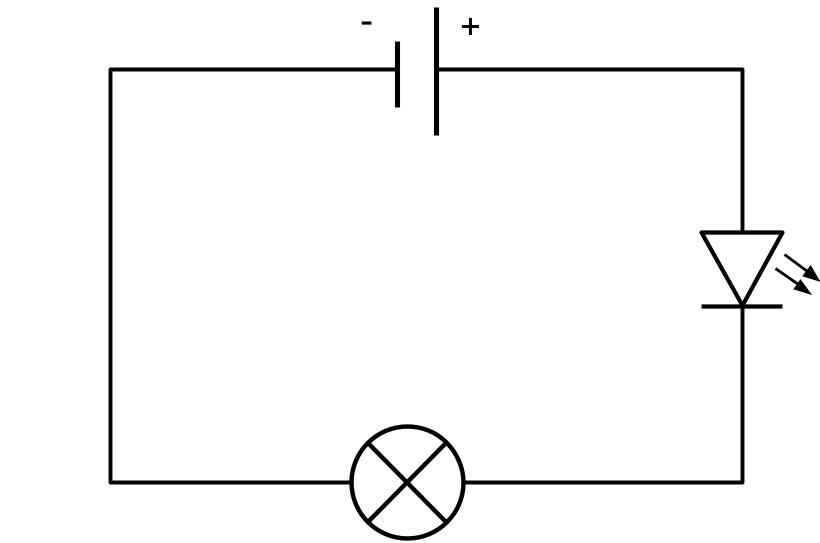

Circuit 1 :
La lampe est allumée / éteinte : le courant circule / ne circule pas. |

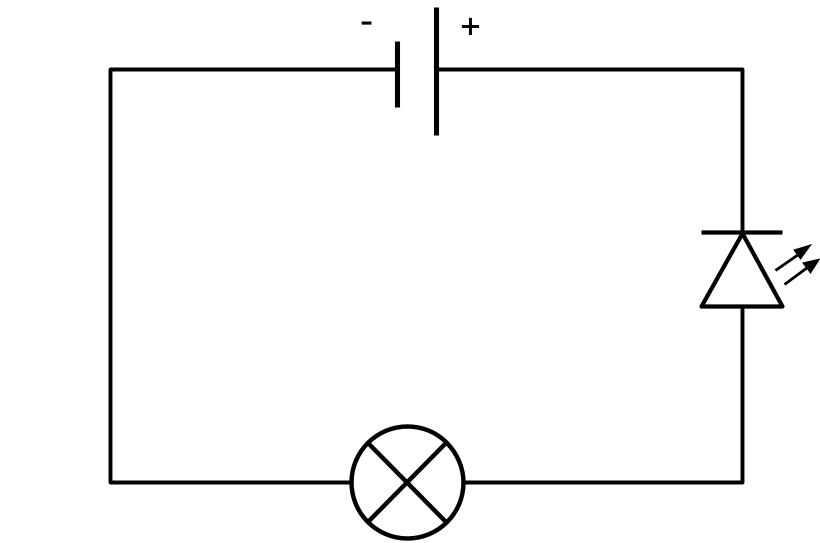

Circuit 2 :
La lampe est allumée / éteinte : le courant circule / ne circule pas. |
|

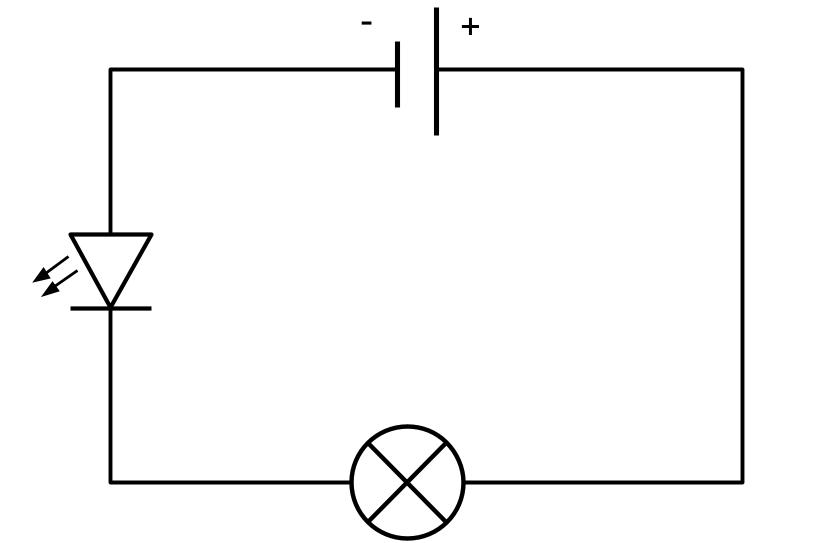

Circuit 3 :
La lampe est allumée / éteinte : le courant circule / ne circule pas. |

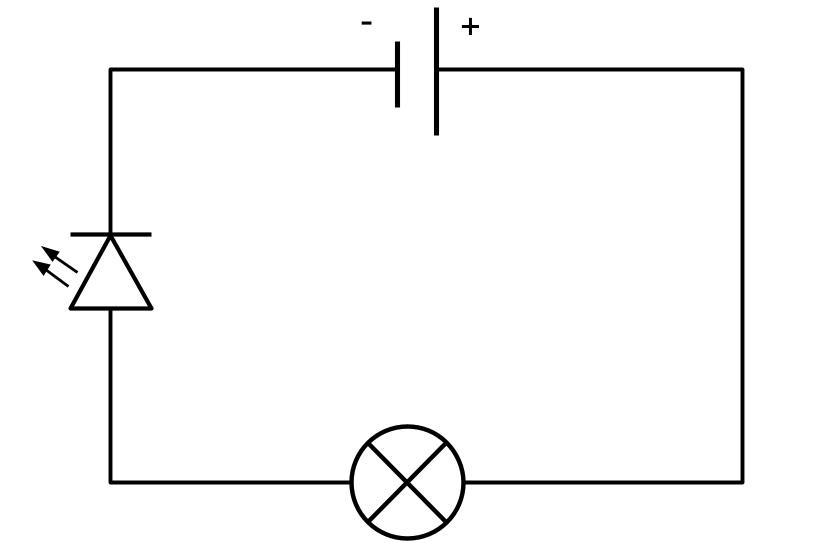

Circuit 4 :
La lampe est allumée / éteinte : le courant circule / ne circule pas. |
Observe les schémas des circuits électriques ci-dessous et réponds aux questions :
Quels sont les dipôles utilisés dans les circuits ?
Quel est le seul dipôle placé différemment sur chaque circuit ?
Observe les montages réalisés par le professeur puis entoure les bonnes réponses sous le schéma :
Conclusion :
À l’aide de tes observations précédentes et de la définition de la diode, complète les phrases :
