Fiche MÉTHODE
Mesurer une intensité et une tension
Un multimètre permet de mesurer une intensité et une tension
|
|
|
|

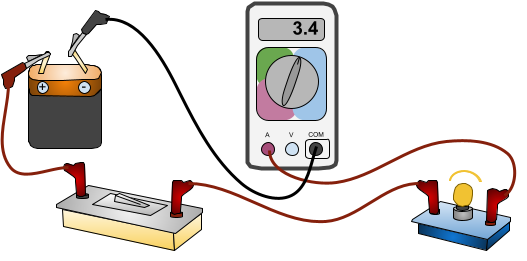

Mesure de l’intensité du courant électrique qui traverse une lampe (avec un multimètre branché en ampèremètre, en série dans le circuit) |

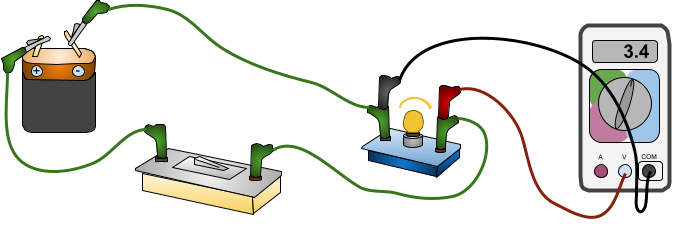

Mesure de la tension électrique aux bornes d’une lampe (avec un multimètre branché en voltmètre, en dérivation dans le circuit) |
Exemple de l’utilisation du multimètre pour la mesure d’une intensité.
Exemple de réglage du calibre pour mesurer l’intensité avec une meilleure précision
|
Calibre 10 A |
Calibre 200 mA |
Calibre 20 mA |
|
|
C’est la mesure la plus précise : on connaît la valeur de l’intensité avec davantage de chiffres significatifs |
|
