CHAPITRE 5 : L’intensité du courant électrique

Activité 05 : Un abus de multiprises



Cédric voudrait profiter du canapé et de l’écran télé du salon pour utiliser sa console de jeu. Il est étonné car son père lui interdit de brancher sa console sur la multiprise, en disant qu’il y a déjà beaucoup d’appareils branchés et que cela peut être dangereux. Il affirme même que cela pourrait prendre feu. Cédric n’est pas convaincu par ces explications.



Document 1 : Une multiprise très sollicitée et sa notice.
	Multiprise HN-6.16.1 :  – Section du câble : 3 × 1,0 mm2 – Interrupteur lumineux – Longueur câble : 1m – Intensité max. : 16 A  – Capacité de branchement : 6 appareils en dérivation – Boitier : PVC blanc



Document 2 : Échauffement dans la branche principale.		Document 3 : Risques électriques : surtension et surintensité.
Dans un circuit électrique fait de plusieurs branches dérivées, le fil conducteur de la branche principale peut s’échauffer, même si le générateur délivre toujours la même tension.		Une surtension est une tension trop grande : elle peut conduire à la détérioration des appareils électriques. Une surintensité est une intensité trop grande : elle peut conduire à l’échauffement des conducteurs et à un incendie.



Ta mission :

Quelle est la grandeur électrique impliquée dans l’affirmation du père de Cédric ? Pour quelle raison y a-t-il un risque d’incendie ? Fais des mesures pour appuyer ta réponse : remplace la prise du salon par un générateur et les appareils par des lampes.



Résultats de mesures:



Branche	Principale	L1	L2
Intensité (mA)	. . . . .	. . . . .	. . . . .
Tension (V)	. . . . .	. . . . .	. . . . .



Branche	Principale	L1	L2	L3
Intensité (mA)	. . . . .	. . . . .	. . . . .	. . . . .
Tension (V)	. . . . .	. . . . .	. . . . .	. . . . .











Ta mission :

Quelle est la grandeur électrique impliquée dans l’affirmation du père de Cédric ? Pour quelle raison y a-t-il un risque d’incendie ? Fais des mesures pour appuyer ta réponse : remplace la prise du salon par un générateur et les appareils par des lampes.



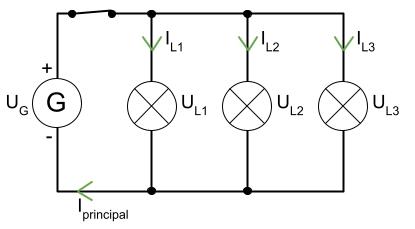

Afin de trouver si les tensions suivent une loi particulière dans les circuits en dérivation et de vérifier que l’ajout d’une branche dérivée fait augmenter l’intensité dans la branche principale, on construit un circuit en dérivation avec deux lampes. On mesure alors l’intensité et la tension de la branche principale et des branches dérivées. On ajoute ensuite une troisième lampe en dérivation et on refait les mêmes mesures.



Résultats de mesures:







Conclusion :

L’intensité de la branche principale augmente lorsqu’on ajoute des lampes en dérivation. En effet, en ajoutant des appareils sur la même multiprise, on augmente l’intensité dans le câble principal et cela peut

conduire à un incendie (surintensité). Par ailleurs, on voit que la tension n’est pas mise en cause puisqu’elle ne change pas. Elle suit une loi d’unicité même lorsque l’on augmente le nombre de branches (UG=UL1=UL2=UL3).
