CHAPITRE 5 : L’intensité du courant électrique

Activité 02 : Mesurer une intensité dans un circuit en série.



Le professeur de technologie a construit un petit robot électronique, mais l’un des yeux brille plus fort que l’autre. Des élèves décident de le démonter. Ils voient que les lampes des yeux sont branchées en série avec une pile.

Problématique : Pourquoi ces deux lampes ne brillent-elles pas de la même manière ?



Document 1 : Deux lampes branchées en série modélisant les yeux du robot.
Document 2 : L’intensité du courant électrique   L’intensité du courant électrique est notée I. Elle se mesure en ampère (A) à l’aide d’un ampèremètre branché en série. Exemple : un chargeur d’ordinateur portable fournit une intensité maximale de 3,4 A.	Document 3 : Les deux lampes.	La première a une intensité nominale de 300 mA et la seconde de 100 mA.



Bilan

BILAN : Unicité du courant dans les circuits série

Dans un circuit en série, l’intensité du courant est la même dans tout le circuit : tous les dipôles sont parcourus par le même courant.





Le professeur de technologie a construit un petit robot électronique, mais l’un des yeux brille plus fort que l’autre. Des élèves décident de le démonter. Ils voient que les lampes des yeux sont branchées en série avec une pile.

Problématique : Pourquoi ces deux lampes ne brillent-elles pas de la même manière ?







1. Réaliser le schéma permettant de mesurer l’intensité I1 du circuit électrique à la sortie de la lampe 1, I2 à la sortie de la lampe 2 et I3 à la sortie de l’interrupteur.

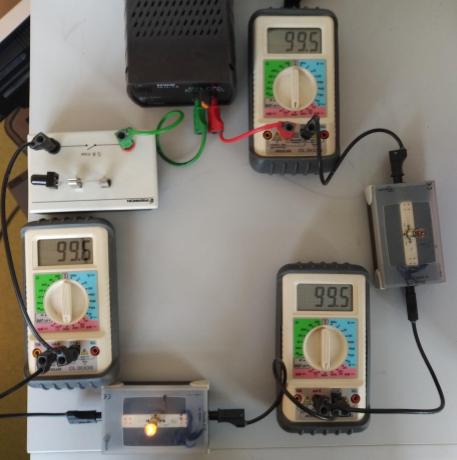

2. Réaliser le circuit électrique proposé et compléter le tableau suivant :





Remarque : Le constructeur de ces appareils de mesures indique, pour ce calibre (200 mA), une incertitude égale à 1% de la mesure. Ainsi les valeurs mesurées sont correctes à ±1 mA. On peut donc considérer que les intensités sont identiques aux incertitudes de mesures près.



3. Conclure en utilisant les expressions : intensité nominale, supérieure, égale, éclat faible, éclat normal.

Si l’intensité du courant qui traverse une lampe est inférieure à son intensité nominale, alors son éclat est faible.

Si l’intensité du courant qui traverse une lampe est égale à son intensité nominale, alors son éclat est normal.
